金属部品の欠品検査

トレーに格納された⾦属部品の数量検査

出荷前⼯程で、トレーに格納された⾦属部品について、正規の数量があるか検査したい。

【課題】搬送速度が速い・異種の混入もある

  • 搬送速度が速いので、できるだけ⼀度に多くの部品を検査したい
  • ⽋品だけでなく、異品種が混⼊してしまうケースもある

sv_005_image01

【解決策】 画像センサでトレーを⼀括検査し、良品の数をカウント

小型・高速・高機能　画像センサ SVシリーズ で、トレーを⼀括検査し、良品の数から不良品（⽋品数/異品種数）の数を算出します。

部品のない箇所／異品種の位置（座標）も特定可能です。



sv_005_image02



sv_005_image03

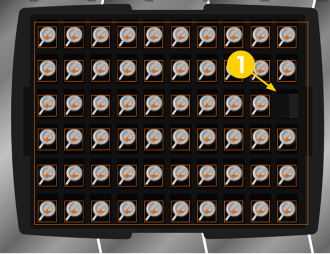

❶トレーには60個の部品が⼊るので、あらかじめ登録した 良品パターンが60個検出できなければ、NG判定。

特徴抽出

重心検出による個数カウント（特徴抽出機能）で、超高速処理にも対応できます。
※この機能では、大きさの違いによる異品種混入検知は可能ですが、形状の違いは判断できません。

自動領域設定

自動領域設定は、特徴抽出アイテムを用いて、検査に使用する領域を自動的に設定することができる機能です。

黒点のない白い部分を自動で認識して検査領域として設定することが可能です。

採用のポイント

sv_front_cg

機器コスト削減

500万画素※で、トレーを⼀括検査！（⽴ち上げ⼯数も削減）

※SV-N500　使用時

簡単設定

良品を登録するだけで、簡単に検査！

画面表示

不良箇所を特定し画⾯表⽰をしたり外部機器へ出⼒できます！

上位通信

Ethernet/IP通信（アダプタ）対応！上位機器とも簡単に通信が行なえます。

不良箇所を特定し画⾯表⽰をしたり外部機器へ出⼒できます！

『半固定抵抗のポジション検出』のソフトウェア・サンプル画像がダウンロードできます！
