受注終了情報
寸法図
単位mm
NA40-□
センサ
| 型式名 | A | B | C |
|---|---|---|---|
| NA40-4 | 120 | 163 | 180 |
| NA40-6 | 200 | 233 | 250 |
| NA40-8 | 280 | 313 | 330 |
| NA40-10 | 360 | 393 | 410 |
| NA40-12 | 440 | 473 | 490 |
| NA40-14 | 520 | 553 | 570 |
| NA40-16 | 600 | 633 | 650 |
| NA40-20 | 760 | 793 | 810 |
| NA40-24 | 920 | 953 | 970 |
NA40-□-H
センサ
| 型式名 | A | B | C |
|---|---|---|---|
| NA40-4-H | 120 | 163 | 180 |
| NA40-6-H | 200 | 233 | 250 |
| NA40-8-H | 280 | 313 | 330 |
| NA40-10-H | 360 | 393 | 410 |
| NA40-12-H | 440 | 473 | 490 |
| NA40-14-H | 520 | 553 | 570 |
| NA40-16-H | 600 | 633 | 650 |
| NA40-20-H | 760 | 793 | 810 |
| NA40-24-H | 920 | 953 | 970 |
MS-NA40-1
センサ取付金具（付属）
材質：SPCC(ユニクロメッキ)
金具4枚1セット
[M5(長さ40mm)トラスビス4本、ナット、バネ座金各4個付属]
装着図
図は、NA40-□に取り付けた場合です。
スパッタ保護用ケースタイプ(NA40-□-H)についても同様です。
| 型式名 | A | D | E |
|---|---|---|---|
| NA40-4(-H) | 120 | 200 | 210 |
| NA40-6(-H) | 200 | 270 | 280 |
| NA40-8(-H) | 280 | 350 | 360 |
| NA40-10(-H) | 360 | 430 | 440 |
| NA40-12(-H) | 440 | 510 | 520 |
| NA40-14(-H) | 520 | 590 | 600 |
| NA40-16(-H) | 600 | 670 | 680 |
| NA40-20(-H) | 760 | 830 | 840 |
| NA40-24(-H) | 920 | 990 | 1,000 |
SF-IND
エリアセンサ大型表示ユニット(別売)
装着図
図は、センサ取付金具を装着したNA40-□に取り付けた場合です。
スパッタ保護用ケースタイプ（NA40-□-H）についても同様です。
| 型式名 | E | F |
|---|---|---|
| NA40-4(-H) | 210 | 223 |
| NA40-6(-H) | 280 | 293 |
| NA40-8(-H) | 360 | 373 |
| NA40-10(-H) | 440 | 453 |
| NA40-12(-H) | 520 | 533 |
| NA40-14(-H) | 600 | 613 |
| NA40-16(-H) | 680 | 693 |
| NA40-20(-H) | 840 | 853 |
| NA40-24(-H) | 1,000 | 1,013 |
回路・接続
入・出力回路図
投光器
記号・・・D:電源逆接続保護用ダイオード
(注1): 干渉防止線(橙/紫)を使用しない場合は、絶縁処理を行なってください。
(注2): 投光器の干渉防止線(橙/紫)と受光器の自己診断出力(橙)とを接続しないでください。故障するおそれがあります。
受光器
記号・・・D:電源逆接続保護用ダイオード
ZD1、ZD2:サージ電圧吸収用ツェナーダイオード
Tr1、Tr2:NPN出力トランジスタ
コネクタピン配置図
投光器
受光器

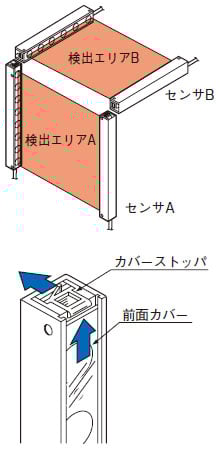

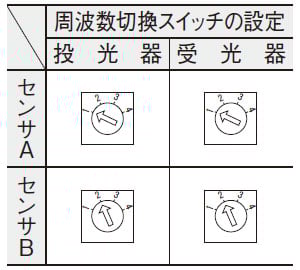

センサAの投光器・受光器の周波数切換スイッチを"1"に、センサBの投光器・受光器の周波数切換スイッチを"2"の位置に合わせます。それ以外の位置では、使用しないでください。
(3)センサAとセンサBの干渉防止線(INTER LOCK)を接続します。
- 0Vを共通に接続してください。
- +Vは必ずしも共通にする必要はありません。
(注1):センサAとセンサBの間をつなぐ配線全長は、20m以内としてください。
(干渉防止線相互間および0V相互間は全長20m以内)
