基本情報
微妙な色の差を判別
CE : EMC指令
UL : レコグニション認定
光源には、R（赤色）・G（緑色）・B（青色）のLEDを採用していますので、白熱ランプ式と比べ外乱光に強く、長寿命でメンテナンスフリーです。
色をR（赤色）・G（緑色）・B（青色）の各色成分にデジタル処理して判別しますので、非常に精度の高い色判別が可能です。 （注）：お客様のご使用になるワークの形状・色・ツヤなどで検出できない場合もありますので、ご相談ください。
高速応答1ms
1msの応答時間で、移動中の小さなワークの色判別や高速ラインに対応します。
簡単設定
ボタンを押すだけで、判別の基準となる色を簡単に設定できます。
設定方法には、1点（マニュアル）ティーチングとオートティーチングの2つの方法があります。
また、色判別の許容値を16段階の可変スイッチで設定できますので、シビアな調整も簡単に行なえます。
4種類のファイバを用意
色判別させたいワークの大きさや用途に合わせて、ファイバを選択できます。小さなワークの色も判別できます。
異色ワークのラベル検出
ワークの色が変わっても、同一色のラベルを検出できます。
金属の微妙な色の違いを検出できますので、「素地」と「メッキ」といった似た色を判別できます。
（注1）：メッキ有無判別などの極めて反射率の高いワークを検出させる場合は、FD-L52（高精度タイプ） またはFD-L53（極小スポットタイプ）をご使用ください。また、バタツキのあるラインで検出させる場合は、 FD-L54（長距離タイプ）をご使用ください。
封かん紙・封かんシールの検出
医薬品、化粧品、食品、たばこ、ソフトウェアなどの封かん紙・封かんシールを検出できます。
種類・価格
アンプ
| 種類 | 形状 | 型式名 | 投光素子 | 出力 | 標準価格 <税別> |
|---|---|---|---|---|---|
| NPN出力タイプ |  | FZ-11 | 赤色LED 緑色LED 青色LED | NPNトランジスタ オープンコレクタ | 各83,000円 |
| PNP出力タイプ | FZ-11P | PNPトランジスタ オープンコレクタ |
ファイバ
| 種類 | 形状 | 検出範囲 (注1) | 設定距離 | スポット径 | ファイバ長 | 型式名 | 標準価格 <税別> |
|---|---|---|---|---|---|---|---|
| 標準 |  | 14～24mm | 20mm(固定) | ø5mm (設定距離にて) | 1m | FD-L51 | 14,700円 |
| 高精度 |  | 8～11mm | 10mm(固定) | ø2.5mm (設定距離にて) | 1m | FD-L52 | 14,700円 |
| 極小 スポット |  | 4～6mm | 5mm(固定) | ø1mm (設定距離にて) | 1m | FD-L53 | 14,700円 |
| 長距離 |  | 30～50mm | 40mm(固定) | ø8mm (設定距離にて) | 1m | FD-L54 | 14,700円 |
(注1):検出範囲は、各ファイバの設定距離にて、判別許容値設定スイッチを目盛16(▲マーク)で白色無光沢紙(50×50mm)をティーチングした感度で白色無光沢紙を検出できる範囲です。
付属品を別途お求めになる場合の標準価格〈税別〉
MS-DIN-3（アンプ取付金具）：320円
お知らせ 汎用ファイバも組み合わせが可能

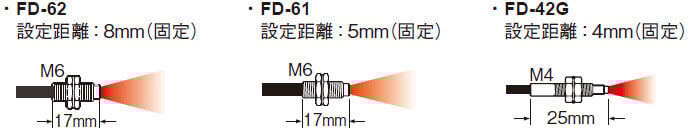

汎用ファイバFD-62/61/42GとFZ-10シリーズのアンプとの組み合わせによる色差判別も可能です。
汎用ファイバは先端が小さく、ファイバ長を好きな長さにカットできるフリーカットタイプですから、狭いスペースにも取り付けられます。
ご注意：検出精度を必要とする用途には、使用できません。
寸法図
単位mm
FZ-11
FZ-11P
アンプ
付属アンプ取付金具装着図
MS-DIN-3
アンプ取付金具（アンプに付属）
材質：SPCC（ユニクロメッキ）
FD-L51
ファイバ
FD-L52
ファイバ
FD-L53
ファイバ
FD-L54
ファイバ
回路・接続
FZ-11 NPN出力タイプ
入・出力回路図
記号・・・
D:電源逆接続保護用ダイオード
ZD:サージ電圧吸収用ツェナーダイオード
Tr:NPN出力トランジスタ
接続図
FZ-11P PNP出力タイプ
入・出力回路図
記号・・・
D:電源逆接続保護用ダイオード
ZD:サージ電圧吸収用ツェナーダイオード
Tr:PNP出力トランジスタ
接続図
設定
- FZ-10シリーズは、ティーチングの際に投光スポット径内の色をR（赤色）・G（緑色）・B（青色）の各色成分にデジタル処理し、数値としてEEPROMに書き込み記憶します。従って、投光スポット径より小さい部分の色判別や、異なった色の境目を検出させる場合、ティーチングしたときの投光スポット径内の色の割合によって、目的の色以外の色を検出することがありますのでご注意ください。
また、EEPROMに書き込まれた情報は電源を切っても消えませんが、EEPROMには寿命があり、書き込み保証回数は10万回までですのでご注意ください。 - DIPスイッチを操作する際には、先端の幅が0.8mm程度のピンセットなどの器具をご使用ください。
設定手順
判別許容値の設定
- 判別許容値設定スイッチは、ティーチングさせた色を基準として、色判別の許容範囲を変更することができる16段階の可変スイッチです。
- 付属の調整ドライバで、判別許容値設定スイッチの矢印先端部を目盛に合わせて設定してください。
- 判別許容値設定スイッチを変更すると、判別許容値が再設定されるため、出力が一度"ON"します。
- 判別許容値設定スイッチを変更してもティーチングした基準色の情報は変更されません。
- オートティーチングによる設定を行なう場合、判別許容値によっては、うまくティーチング作業が行なえないことがあります。その際は、判別許容値を変えて、再度ティーチング 作業を行なってください。
- 目盛16～5では、色成分（赤色・緑色・青色）の比率による判別を行ない、目盛4～1（高精度検出）では、さらに光量（明度）による判別も加えて行ないますので、目盛の値が小さい方（FINE側）に設定すると、微妙な光沢の違いや色の濃淡まで検出できます。
その他
- 電源投入時の過渡的状態（0.5s）を避けてご使用ください。
- 安定した検出を行なうために、定期的にティーチング作業を 行なってください。
ファイバ
取り付け
- M3ビスを使用し、0.5N・m以下で締め付けてください。
- ファイバ（FD-L51、FD-L52、FD-L53およびFD-L54）は、何台でも密着取り付けが可能です。
但し、それぞれの投光スポットが重ならないように取り付けてください。
その他
- 許容曲げ半径未満で折り曲げると、検出性能が低下しますのでご注意ください。
- 先端部が汚れた場合は、有機溶剤を使用せずに軟らかい布で軽くふいてください。
- 強い外乱光が直接受光面に当たらないようにご配慮ください。
- 設定後にファイバを動かしたり折り曲げたりしないでください。検出が不安定になることがあります。
- ファイバ端面に物を当てないでください。傷が付くと検出 性能が低下します。
- 有機溶剤の雰囲気中で使用しないでください。
- 端面に水滴が付着すると検出特性に影響を受けますので、水が直接かかる場所で使用しないでください。
- ファイバに過大な引張力が加わらないようにご注意ください。
