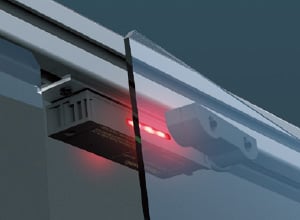

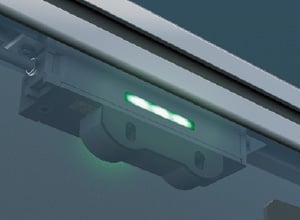

非接触式セーフティドアスイッチ SG-P

(注1):サブのみでは使用できません。1台で使用する場合はスタンダードをご使用ください。また、複数台を直列接続で使用する場合は、スタンダードとサブを組み合わせてご使用ください。

(注2):スイッチ本体は、電源ユニットおよびセーフティコントローラなどの安全機器への接続が必要になります。電源ユニットおよびセーフティコントローラは、別途ご用意ください。

種類と価格

(注1) :サブのみでは使用できません。1台で使用する場合はスタンダードをご使用ください。また、複数台を直列接続で使用する場合は、スタンダードとサブを組み合わせてご使用ください。

(注2) :型式名から"-"を取って、頭に"U"を付けるとご注文品番となります。

台湾NCC認証情報：認証番号一覧

※2025年4月生産分より適合。

オプション(別売)

メンテナンスアクチュエータ

・SG-PK-M1
・SG-PK-M2

仕様

(注1) :指定のない測定条件は、使用周囲温度＝＋23℃です。

(注2) :サブのみでは使用できません。1台で使用する場合はスタンダードをご使用ください。また、複数台を直列接続で使用する場合は、スタンダードとサブを組み合わせてご使用ください。

(注3) :スタンダードのみ装備しています。

(注4) :1台で使用する場合は、チェック入力とチェック出力を接続してください。

(注5) :本製品は、検出原理に微弱電波を使用しています。各国の法令をご確認ください。

(注6) :4機種限定(SG-P2020-M-P、SG-P2020-S、SG-P2010-M-P、SG-P2010-S)です。

(注7) :7機種限定（SG-P2020-M-P、SG-P2020-S、SG-P2010-M-P、SG-P2010-S、SG-P2010-M-N、SG-P1010-M-N、SG-P1010-S）です。

■ トランスポンダ仕様
動作周波数：125 kHz
最大送信出力：3.33 μW

寸法図

単位mm

SG-P□10-M-□ SG-P□10-S

コンパクトタイプ

スイッチ本体

アクチュエータ(付属)

SG-P□20-M-□ SG-P□20-S

ビジブルタイプ

スイッチ本体

アクチュエータ(付属)

SG-PK-M1 SG-PK-M2

メンテナンスアクチュエータ(別売)

回路・接続

1台で使用する場合

※サブSG-P□-Sのみでは使用できません。

<PNP出力タイプ / SG-P□-M-P>

<NPN出力タイプ / SG-P□-M-N>

(注1) :｢(桃)チェック入力｣と｢(灰)チェック出力｣を結線してください。

(注2) :スイッチ本体は、電源ユニットおよびセーフティコントローラなどの安全機器への接続が必要になります。電源ユニットおよびセーフティコントローラは、別途ご用意ください。

・最大ケーブル長
スイッチ本体-電源ユニット間は、最大ケーブル長20m以下でご使用ください。

複数台を直列接続で使用する場合

1台のスタンダード(SG-P□-M-P / SG-P□-M-N)に対して、サブSG-P□-Sを最大29台まで直列接続にて動作させることが可能です。

<PNP出力タイプ / SG-P□-M-P>

<NPN出力タイプ / SG-P□-M-N>

(注1) :複数台を直列接続する場合、｢(灰)チェック出力｣を次に接続しているサブSG-P□-Sの「(桃)チェック入力」に結線してください。
最後尾に接続したサブSG-P□-Sの｢(灰)チェック出力｣は、先頭のスタンダード(SG-P□-M-P / SG-P□-M-N)の｢(桃)チェック入力｣と結線してください。

(注2) :スイッチ本体は、電源ユニットおよびセーフティコントローラなどの安全機器への接続が必要になります。電源ユニットおよびセーフティコントローラは、別途ご用意ください。

・チェック入力 / チェック出力の総ケーブル長、最大ケーブル長

スタンダードSG-P□-M-□から、最後尾に接続したサブSG-P□-Sまでの総ケーブル長は、100m以下でご使用ください。また、隣接するスイッチ本体間の最大ケーブル長は、20m以下でご使用ください。

・電源 / OSSDの総ケーブル長、最大ケーブル長

スイッチ本体-電源ユニット間、およびスイッチ本体-セーフティコントロールユニット間の総ケーブル長は、100m以下でご使用ください。また、隣接するスイッチ本体間の最大ケーブル長は、20m以下でご使用ください。

検出特性

※各グラフは代表例です。
※必ず、実際の設置環境にて、問題ないかをご確認ください。

SG-P□10-M-□ SG-P□10-S

コンパクトタイプ

検出領域特性

SG-P□20-M-□ SG-P□20-S

ビジブルタイプ

検出領域特性

扉の開放時にメンテナンスアクチュエータをスイッチ本体に直接装着することで、扉の異常開放状態との区別をすることが可能になります。
メンテナンスアクチュエータには、全体メンテナンスタイプ(SG-PK-M1)と個別メンテナンスタイプ［SG-PK-M2(注1)］があります。
(注1)：個別メンテナンスタイプSG-PK-M2は、複数台同時に設置することができます。

• 全体メンテナンスタイプ(SG-PK-M1)は、スタンダードのスイッチ本体にのみ使用できます。
• 個別メンテナンスタイプ(SG-PK-M2)は、スタンダードおよびサブのスイッチ本体に使用することができます。
• メンテナンスアクチュエータを使用時は、安全コントローラなどによるSG-PシリーズOSSD1とOSSD2の2重化入力監視(デュアルチャネル監視)は使用できません。
• メンテナンスアクチュエータ使用時は、同時に通常アクチュエータが検出されることがないようご注意ください。
• システムにより通常モードとメンテナンスモードを判断しご利用ください。

装着

 コンパクトタイプに装着する場合

 ビジブルタイプに装着する場合

出力動作と表示灯動作

動作は、全体メンテナンスタイプ(SG-PK-M1)と個別メンテナンスタイプ(SG-PK-M2)で異なります。各メンテナンスアクチュエータ使用時のスイッチ本体の出力動作および表示灯動作は、下記のようになります。

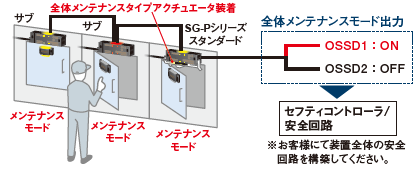

 全体メンテナンスタイプ(SG-PK-M1)使用時

SG-PK-M1は、スタンダードのスイッチ本体にのみ使用することができます。

(注1) :全体メンテナンスタイプ使用時は、個別メンテナンスタイプ(SG-PK-M2)を使用することはできません｡

(注1) :メンテナンスアクチュエータの有効期間は最大連続12時間までです。12時間後はOSSD1がOFFになり、スイッチ本体の表示灯が黄/赤色に点滅します。再度利用する場合はメンテナンスアクチュエータを取り外し、もう一度取り付けてください。

(注2) :スイッチ本体の表示灯の黄/赤色点滅には２つモードがあります。詳細については、｢SG-Pシリーズ取扱説明書｣をご参照ください。

 個別メンテナンスタイプ(SG-PK-M2)使用時
SG-PK-M2は、スタンダードおよびサブのスイッチ本体に使用することができます。

(注1) :メンテナンスアクチュエータの有効期間は最大連続12時間までです。12時間後はOSSD2がOFFになり、スイッチ本体の表示灯が黄/赤色に点滅します。再度利用する場合はメンテナンスアクチュエータを取り外し、もう一度取り付けてください。
