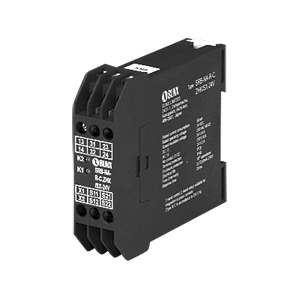

仕様
| 種類 | 汎用 |
|---|
| 2出力 | 3出力 | 5出力 | 5出力・タイマ付 |
|---|
| 型式名 | SRB-NA-R-C.17/SX | SRB-NA-R-C.15/SX | SRB-NA-R-C.20/SX | SRB-NA-R-C.21/SX |
|---|
規
格 | 認証 | BIA：No.99065(SRB-NA-R-C.ZHK/SX)、No.99067(SRB-NA-R-C.17/SX)
No.97201(SRB-NA-R-C.15/SX)、No.98106(SRB-NA-R-C.20/SX、SRB-NA-R-C.21/SX)
UL：No.E54284、CSA：No.LR13571 |
|---|
| 適合 | EN 954-1、EN 50081-1、EN 50082-2、EN 60204-1、EN 574(SRB-NA-R-C.ZHK/SXのみ) |
|---|
| 電源電圧 | 24V DC +20 / -15% リップルP-P10%以下 |
|---|
| 消費電流 | 120mA | 100mA | 650mA |
|---|
入
力 | 対応入力 | PNPまたは接点入力 | 接点入力 |
|---|
| 入力構成 | 2チャンネル | 1チャンネルまたは2チャンネル |
|---|
| 印加定格電圧 | 24V DC |
|---|
| 許容残留電圧 | 2V以下 |
|---|
出
力 | 安全回路出力 | NO接点×2
(停止カテゴリ0に対応) | NO接点×3
(停止カテゴリ0に対応) | NO接点×5
(停止カテゴリ0に対応) | NO接点×3
(停止カテゴリ0に対応)
NO接点×2
(停止カテゴリ1に対応) |
|---|
| 補助出力回路 | - | NC接点×1 |
|---|
| 定格電圧 | 250V AC/DC |
|---|
定格電流
(EN 60947-5-1による)
(注1) | AC15：6A(230V ACにて)
DC13：6A(24V DCにて) | AC15：4A(230V ACにて)
DC13：4A(24V DCにて) | AC15：4A(230V ACにて)(注2)
DC13：4A(24V DCにて)(注3) |
|---|
補助出力
定格電流 | - | 2A
(24V DC、抵抗負荷にて) | 0.5A
(24V DC、抵抗負荷にて) |
|---|
| 最小適用負荷 | 10mA(10V DCにて) |
|---|
接点接触抵抗
(初期値) | 100mΩ以下 |
|---|
| 絶縁グループ | 4kV/2 |
|---|
動
作
時
間 | 手動スタート | 330ms以下 | 30ms以下 | 30ms以下 | 30ms以下 |
|---|
| 自動スタート | 720ms以下 | 30ms以下 | 30ms以下 | 30ms以下 |
|---|
| 復帰時間 | 20ms以下 | 30ms以下 | 60ms以下 | 60ms以下 |
|---|
| 安全カテゴリ | カテゴリ4まで対応可能 | カテゴリ3まで対応可能 | カテゴリ4まで対応可能 |
|---|
耐
環
境
性 | 保護構造 | ケース：IP40(IEC)、端子台：IP20(IEC) |
|---|
| 使用周囲温度 | -25～+55℃、保存時：-25～+70℃ |
|---|
| 使用周囲湿度 | 35～85%RH(但し、結露しないこと)、保存時：35～85%RH |
|---|
| 耐振動(誤動作) | 10～55Hz 振幅0.5mm(3方向で確認) |
|---|
| 耐衝撃(誤動作) | 15G 11ms(3方向で確認) |
|---|
立ち下がり
スイッチング機能 | 装備 | - | 装備 |
|---|
| 交差短絡監視機能 | - | 装備 |
|---|
| 材質 | ケース：グラスファイバ強化熱可塑性樹脂 |
|---|
| 接続方式 | 端子台接続(セルフアップビス) |
|---|
| 接続ケーブル | 最小：0.6mm2×1、最大：2.5mm2×2 | 最小：0.5mm2×1、最大：2.5mm2×2 |
|---|
| 質量 | 約190g | 約460g | 約480g |
|---|
(注1)：定格電流は、使用周囲温度により異なります。詳細については、お問い合わせください。
(注2)：接点43/44および53/54は、3Aです。
(注3)：接点43/44および53/54は、2Aです。
