ピッキングスイッチ SL-VPK01

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 用途

  • 種類・価格

  • 仕様

  • 寸法図

基本情報

組立ラインの「ポカヨケ」に最適！
アドレスランプ色等の設定・確認がリモコンで可能な
パイプ取付タイプのピッキングスイッチです。

CE : EMC指令

      特長

      特長

      選べるランプ色

      ランプ色は緑(初期状態)、赤、青、2段階表示から選択可能※。
      ※ランプ色の選択は、アドレス設定リモコン(別売)が必要です。

      選べるランプ色

       操作前操作後
      パターン1緑消灯
      パターン2赤消灯
      パターン3青消灯
      パターン4緑青点滅

      アドレスランプ色等の設定・確認がリモコンで可能

      これまでのような設定スイッチのON/OFF操作を行なう必要がないので、
      狭い場所や暗い場所などでも簡単に設定・確認が行なえます。
      設定可能距離：100mm以下

      最大256台接続可能

      S-LINK Vコントロールユニット1台のI/O点数は512点ですから、SL-VPK01を最大256台接続可能
      (SL-VPK01は入力1点・出力1点を占有)。

      用途

      自動車組立ライン
      自動車組立ライン
      電子機器組立ライン
      電子機器組立ライン

      ピッキングシステムにより生産性向上へ

      ベテラン作業者不足の昨今、作業者の教育訓練には膨大な時間が必要です。
      ピッキングシステムを導入することで、慣れていない作業者でもピッキング表示灯の点灯順に従い段取りよく組み立て作業が行なえます。
      また、ピッキングシステムでは部品の取り出しを毎回チェックでき、部品の取り間違いを警告できますので、製造不良を低減でき生産性の向上が図れます。

      種類・価格

      仕様

      ピッキングスイッチ

      型式名SL-VPK01
      電源電圧24V DC±10%(S-LINKコントロールユニットから供給、別電源も可)
      消費電流24V-0Vライン：25mA以下(ランプ点灯時)
      通信モードＢモード、Ｃモード
      アドレス設定
      (別売リモコンにて設定)      		入力アドレス(レバースイッチ)：0～255、
      出力アドレス(ランプ)： 入力アドレスに対して+32、+64、+128、+256のオフセットを選択
      レバースイッチ(入力)レバースイッチを15°以上傾けるとON
      および引張方向1.6mm以上でON
      ランプ(出力)ランプ色(LED)：緑(初期状態)、赤、青、
      2段階表示から選択 信号伝送ラインからの出力信号ON時点灯、
      信号伝送ラインからの出力信号OFF時消灯
      使用周囲温度0～+50℃：（但し、結露しないこと）、保存時：-20～+60℃
      使用周囲湿度35～85%RH、保存時：35～85%RH
      材質本体ケース：ポリカーボネート、ランプカバー：ポリカーボネート、
      リアーケース：SGMCC、パイプ取付用ホルダー：SPCC
      ケーブル4芯キャブタイヤケーブル0.15m(圧接式オスコネクタSL-CP2付)
      質量本体質量：約200g

      アドレス設定リモコン

      型式名SL-VAR1
      電源電圧単4形アルカリ乾電池2個(注1)
      自動スリープ装備(3分後スリープ)
      送信方式赤外線方式(発光ピーク波長:940nm)
      設定可能距離100mm以下
      使用周囲温度5～+45℃(但し、結露しないこと)、保存時:0～+55℃
      使用周囲湿度35～85%RH、保存時：35～85%RH
      材質本体ケース:ABS、操作パネル：ポリカーボネート、
      通信窓カバー：ポリカーボネート、カバー:シリコーン、
      取付クリップ：ナイロン、キーリング：SWRM6
      質量本体質量：約160g(乾電池含まず)

      (注1)：乾電池は付属していませんので、別途ご用意ください。

      取り付け

      製品の取り付けは、矢崎化工(株)製イレクター®パイプもしくは相当品のパイプ径ø28mmをご使用ください。
      ※イレクターは、矢崎化工(株)の登録商標です。

      寸法図

      単位mm

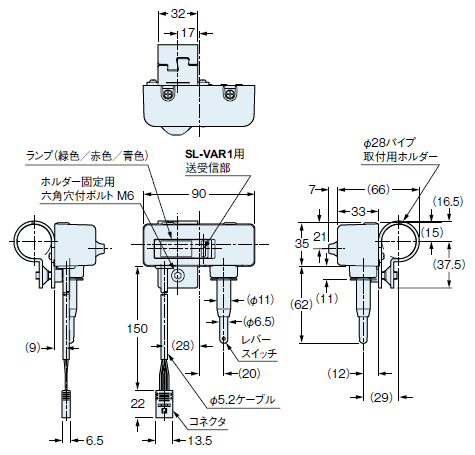

      SL-VPK01

      ピッキングスイッチ

      SL-VPK01

      ø28パイプ取付用ホルダー1個、
      ホルダー固定用六角穴付ボルトM6(長さ15mm)1個付属

      SL-VAR1

      アドレス設定リモコン(別売)

      SL-VAR1
