LED方式SPOT型UV照射器 Aicure UJ30/35(終了品)

受注終了情報

仕様

コントローラ仕様

		UJ30（スタンダードモデル）	UJ35（ハイパフォーマンスモデル）
コントローラ品番		ANUJ3000	ANUJ3500
接続ヘッド数		1～4ヘッド
接続UVセンサ		未対応	対応
UV照射		簡単モード1パターン照射各ヘッドを一括/個別選択制御	簡単モード1パターンとプログラムによるパターン照射 (最大10ステップ 7パターン) 各ヘッドを一括/個別選択制御
品種切替		なし(1品種)	あり(8品種)
調光／照射制御		デジタル調光・照射制御マニュアルまたはタイマ制御 (0.1～99.9、100～999sec) UVセンサによるオートキャリブレーション機能(UJ35のみ) UVセンサ仕様[温度特性 ±5%F.S.(5～35℃)／繰り返し精度 ±1%(25℃)]
設定/操作		操作スイッチでの設定、電源キースイッチ	操作スイッチでの設定、電源キースイッチ RS-232C(UJ35設定ツール)
表示		７セグメント表示
冷却方式		自然冷却(ファンなし)
外部制御	方式	パラレルI/O	RS-232C　パラレルI/O
	外部入力	個別照射入力・照射停止入力、インターロック、全点灯照射入力、品種切り替え(UJ35のみ)
	外部出力	READY信号、エラー信号、警告出力、BUSY出力(各ヘッド毎)、+5V出力(表示灯用)
操作電圧		ACアダプタ付属：100～240VAC(±10%)　50/60Hz　60VA(AC100V時)
使用周囲温度／使用周囲湿度		0～+35℃／30～85%RH(但し、結露しないこと)
保存周囲温度／保存周囲湿度		-10～+60℃／30～85%RH(但し、結露および氷結しないこと)
付属品		ACアダプタ、キー
質量		約1,180g (コントローラ約940g、ACアダプタ約240g)	約1,200g (コントローラ約960g、ACアダプタ約240g)

ヘッド仕様

ANUJ6180シリーズ

波長 365nm スマートヘッド	ヘッド品番		ANUJ6186
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		17,200	14,940	7,560	4,450	1,360	530
	照射距離		8mm	10mm	15mm	20mm	30mm	10mm
波長 365nm 標準タイプ	ヘッド品番		ANUJ6180
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		12,500	10,600	4,720	2,500	580	300
	照射距離		10mm	12mm	20mm	25mm	30mm	10mm
波長 385nm スマートヘッド	ヘッド品番		ANUJ6188
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		19,500	16,920	8,680	4,750	1,400	580
	照射距離		8mm	10mm	15mm	20mm	30mm	10mm
波長 385nm 標準タイプ	ヘッド品番		ANUJ6184
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		14,700	11,700	5,800	2,790	590	330
	照射距離		10mm	12mm	15mm	20mm	30mm	10mm
波長 405nm スマートヘッド	ヘッド品番		ANUJ6189
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		20,900	17,800	9,190	5,450	1,790	810
	照射距離		8mm	10mm	15mm	20mm	30mm	10mm
波長 405nm 標準タイプ	ヘッド品番		ANUJ6187
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm	保護ガラス^※3
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420	ANUJ6430
	UV強度（mW/cm²）^※1		15,500	12,600	5,730	3,150	890	440
	照射距離		10mm	12mm	20mm	25mm	30mm	10mm
共通項目	光源		クラス3B LED製品(JIS C6802:2005) 波長365nm, 385nmタイプ：リスクグループ3(IEC62471) 波長405nmタイプ：リスクグループ2(IEC/EN 62471)
	ケーブル長		0.2m UJシリーズ本体との接続には、別途接続ケーブルが必要
	使用周囲温度／使用周囲湿度		+5～+35℃　30～85%RH（但し、結露しないこと）
	保存周囲温度／保存周囲湿度		-10～+60℃　30～85%RH（但し、結露および氷結しないこと）

※1 取付金具に固定し、UJ30/35にて周囲温度25℃、100%出力で点灯し、センサ穴径ø1mmのUV照度計で測定した場合(初期値：当社基準測定方法に基づく)。
LED素子には発光強度にバラツキがあるため、実強度は20%以上高い場合があります。

※2 保証値ではありません。

ANUJ6170シリーズ

標準出力ヘッド^※1	ヘッド品番		ANUJ6172
	ケーブル長		1.9m（ANUJ6172）コントローラにダイレクト接続
	適応レンズ	スポット径	ø3mm	ø4mm	ø6mm	ø8mm	ø10mm
	適応レンズ	レンズ品番	ANUJ6423	ANUJ6424	ANUJ6426	ANUJ6428	ANUJ6420
	照射強度（mW/cm²）^※2		9,300	7,900	3,600	1,700	640
	照射距離		10mm	12mm	20mm	25mm	30mm
共通項目	光源		クラス3B　LED製品
	ケーブル長		0.2m UJシリーズ本体との接続には、別途接続ケーブルが必要
	使用温度／湿度範囲		+5～+35℃　30～85%RH（25℃にて　結露なきこと）
	保存温度／湿度範囲		-10～+60℃　30～85%RH（25℃にて　結露なきこと）

※1 標準出力ヘッドのケーブルは定長です。

※2 取り付け金具に固定し、周囲温度25℃で100％出力時（初期値）

※ ANUJ6172を除くANUJ6170シリーズは、2014年6月30日に受注終了いたしました。ANUJ6170シリーズの仕様は、へッド(ANUJ6170シリーズ)(終了品)のページをご覧ください。

へッド(ANUJ6170シリーズ)(終了品)の仕様ページへ

寸法図

単位mm

（突起部は寸法に含みません）

コントローラ
ヘッド取り付け金具
ヘッド部
接続ケーブル
レンズ
ACアダプタ
UVセンサ
AC電源ケーブル

コントローラ

UJ35コントローラ ANUJ3500
(質量約960g)

UJ30コントローラ ANUJ3000
(質量約940g)

ヘッド部

標準・シリンドリカルレンズを取り付けた状態の図

ANUJ6180 / ANUJ6184 / ANUJ6186 / ANUJ6187 / ANUJ6188 / ANUJ6189

ANUJ6172

※ ANUJ6172を除くANUJ6170シリーズは、2014年6月30日に受注終了いたしました。ANUJ6170シリーズの寸法図は、へッド(ANUJ6170シリーズ)(終了品)のページをご覧ください。

へッド(ANUJ6170シリーズ)(終了品)の寸法図ページへ

レンズ

標準・シリンドリカルレンズ

サイドビューレンズ

ロッドレンズ

ANUJ6170シリーズ

365nm標準ヘッド(ANUJ6172)

標準レンズ
サイドビューレンズ
シリンドリカルレンズ
ロッドレンズ

紫外線波長データ

UJ30/35のヘッドの波長は、UV樹脂硬化に適した365nm、385nmを中心としたエネルギー分布を持つため、赤外線による熱の影響はありません。
365nmは樹脂の表面硬化性が良く、385nmは樹脂の深部硬化性に優れています。

365nm スマートヘッド (ANUJ6186)

365nmスマートヘッド + 標準レンズ

紫外線照射データの見方

ヘッド距離からの照射強度の見方

高出力ヘッドと標準レンズ（φ3mmANUJ6423）の組合せでは、照射距離=10mmのセンタ位置でのピーク強度は、11,960mW/cm²です。センタ強度の70%（8372mW/cm²）での照射範囲はφ1.5mmです。

照射強度・照射範囲からの照射距離の見方

照射範囲がφ6mmで500mW/cm²以上の強度が必要な場合は、グラフの±3mmの位置と、500mW/cm²の位置に線を引きます。この線で囲まれた範囲を満たすレンズと照射距離(WD)を決定します。この場合、ANUJ6428(標準レンズφ8mm)使用なら照射距離50mmで照射エリアφ6mmで500mW/cm²以上の強度を確保することが分かります。

サイドビューレンズに関して

サイドビューレンズ

サイドビューレンズは、光進路を90度曲げて照射しますので、ヘッド取付の自由が大幅に向上しています。

ヘッドの長さ、ケーブル引出し方向が変わりますので、スペースを大幅に削減できます。

シリンドリカルレンズに関して

シリンドカルレンズ

シリンドカルレンズを用いると、長楕円の照射エリアが得られます。照射範囲の方向性を利用することで、広い範囲を同時に照射したり、照射範囲をクロスさせて照射ヘッド数の低減を行うことができます。

最適アプリケーション

ロッドレンズに関して

ロッドレンズ

通常ヘッドのレンズ部を長く延長したレンズです。ヘッドサイズが大きく、ヘッド設置が難しい時などに最適です。

※ANUJ6447Lは、ANUJ6186、6188には、取付できません

最適アプリケーション

I/Oリスト

INPUT		OUTPUT
端子番号	信号	端子番号	信号
1	START1	13	READY-All
2	START2	14	READY / BUSY1（注2）
3	START3	15	READY / BUSY2（注2）
4	START4	16	READY / BUSY3（注2）
5	TYPE Chg1（注1）	17	READY / BUSY4（注2）
6	TYPE Chg2（注1）	18	ERROR
7	TYPE Chg3（注1）	19	ALARM
8	UV CHECK（注1）	20	COM
9	STOP	21	COM
10	START-All	22	FG
11	INTERLOCK（注3）	23	+5V DC
12	COM	24	COM

（注1）：No.5 / 6 / 7 / 8（Type-Chg1 / 2 / 3とUV-CHECK）は、UJ35だけの機能になります。UJ30では空き端子になります。

（注2）：No.14 / 15 / 16 / 17のREADYとBUSYの切り替えは、UJ30 / UJ35で行ないます。

（注3）：No.11（INTERLOCK）は、B接点（ON時照射可能）のため、出荷時にNo.12（COM）と短絡線で接続されています。

使用上のご注意

外観変更について

コントローラ背面パネルおよび、ACアダプタ背面シールのデザインが下記のように変更されました。

品名	変更前	変更後
ANUJ3000 ANUJ3500 コントローラ背面パネル

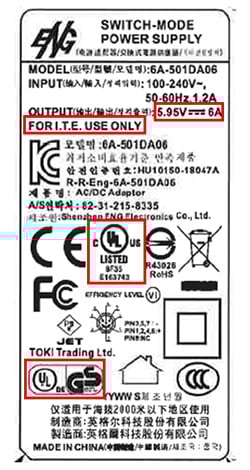

ACアダプタ背面シール

(注):ANUJ3000は2020年12月出荷分より対応。
ANUJ3500は2020年11月出荷分より対応。
変更前の商品は、2020年12月21日以降にEU圏に持ち込むことができません。

安全にご使用いただくために

LED方式UV照射器は、光源にクラス3Bの紫外線LEDを使用いたしております。
必ず安全ラベル記載事項をご確認ください。

和文

英文

中文（簡体字）
